Différentes familles des supra condensateurs

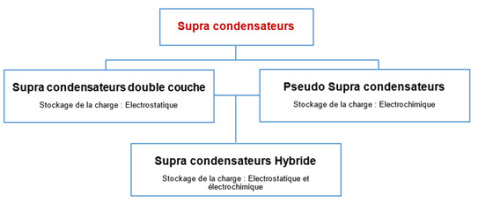

Selon la nature du matériau utilisé pour les électrodes, les supra condensateurs sont classés principalement en deux familles : les supra condensateur électrostatiques utilisent une capacité électrostatique double couche et les supra condensateur électrochimiques utilisent une pseudo-capacité électrochimique pour stocker l'énergie électrique. Comme il existe une troisième catégorie appelée supra condensateur hybride, c'est un mélange des deux types, ce qui permet d'exploiter les avantages et d'atténuer les inconvénients des supra condensateur électrochimiques double couche et des pseudo-condensateurs. La figure 2.6 montre la classification principale des supra condensateur.
Supra condensateurs double couche
Les condensateurs à double couche sont construits à partir de deux plaques de carbone, et un diélectrique. Les supra condensateurs électrochimiques à double couche (SEDC) stockent les charges dans des doubles couches électriques formées près des interfaces électrode/électrolyte par voie électrostatique et il n'y a pas de transmission de charges entre les plaques et les électrolytes. Le condensateur électrique à double couche prend en charge l'accumulation électrostatique réversible d'ions à la surface d'une électrode poreuse [1].
Pseudo supra condensateurs
Pseudo supra condensateurs est le stockage électrochimique de l'énergie électrique obtenue par le transfert des charges électrique faradique entre l'électrolyte avec des réactions redox. Cette procédure faradique peut permettre aux pseudo-condensateurs d'atteindre des capacités et une énergie 10 à 100 fois supérieures à celles des supra condensateurs électrostatique à double couche [1].
Supra condensateurs hybride
Les supra condensateurs hybrides, sont essentiellement un mélange d'une électrode de type batterie faradique (pseudo-condensateurs) et d'une électrode de type condensateur à double couche électrique non faradique. Utilisant à la fois des procédures faradiques et non faradiques pour stocker les charges, les condensateurs hybrides ont des concentrations d'énergie et de puissance supérieures à EDLC[2] (condensateurs électrochimiques à double couche) privés des dépenses de constance de direction et offrent une aptitude qui a limité la réalisation de pseudo-condensateurs.
